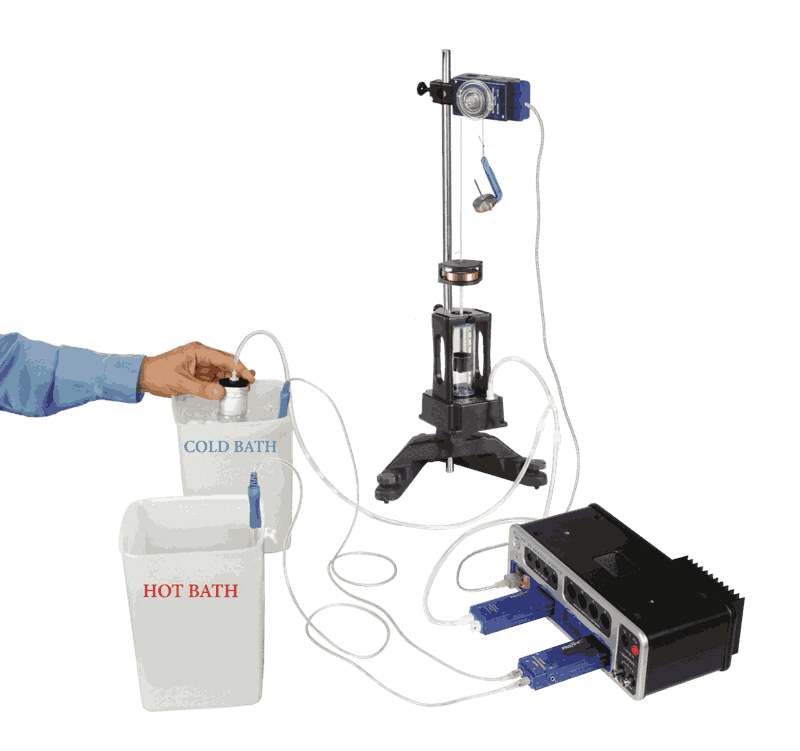

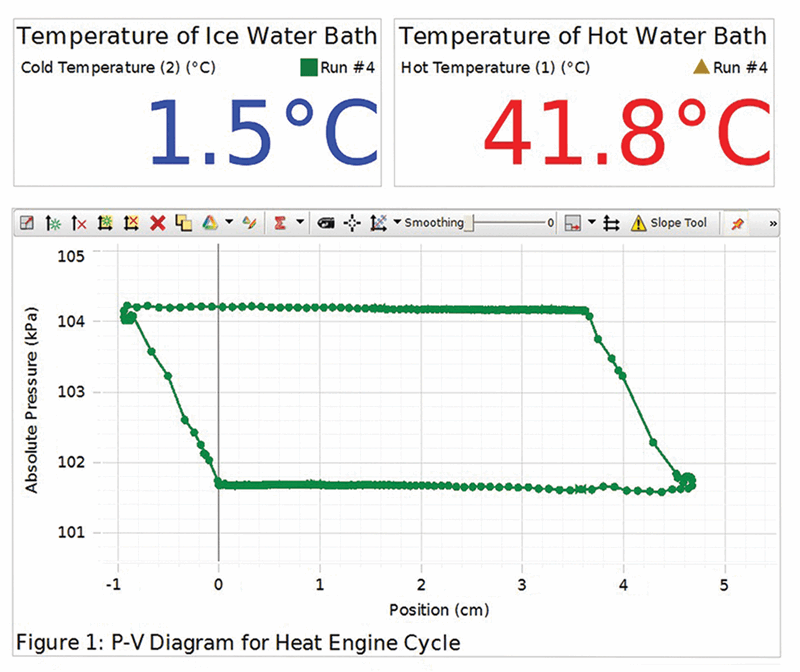

Et P-V-diagram genereres når en varmekraftmaskin kjøres gjennom en syklus. Fra dette diagrammet måles varmen som tilføres gassen, og arbeidet som utføres av motoren, for å bestemme motorens virkningsgrad. Denne faktiske virkningsgraden sammenlignes med den teoretiske maksimale virkningsgraden. Varmekraftmaskinen består av luft inne i en sylinder som utvider seg når en påmontert boks senkes ned i varmt vann. Den ekspanderende luften skyver på et stempel og utfører arbeid ved å løfte en vekt. Varmemotorsyklusen avsluttes ved at boksen senkes ned i kaldt vann, slik at lufttrykket og -volumet går tilbake til startverdiene.

Syklusen utføres på følgende måte:Med boksen i det kalde vannet plasseres massen på 200 g på plattformen.Boksen flyttes fra det kalde vannet til det varme vannet.Massen på 200 g fjernes fra plattformen.Boksen flyttes fra det varme vannet til det kalde vannet.Trykkendringen måles med en lavtrykkssensor. Endringen i stempelhøyde måles ved hjelp av den påmonterte snoren over remskiven til den roterende bevegelsessensoren. Volumendringen beregnes ved å multiplisere endringen i stempelhøyde med stempelets tverrsnittsareal.PASCO Advantage: Denne varmemotoren viser hvordan en temperaturforskjell kan brukes til å utføre arbeid. Hver del av syklusen er lett å identifisere, og det er enkelt å bestemme både den faktiske virkningsgraden og den maksimalt mulige virkningsgraden.

Inkludert:
