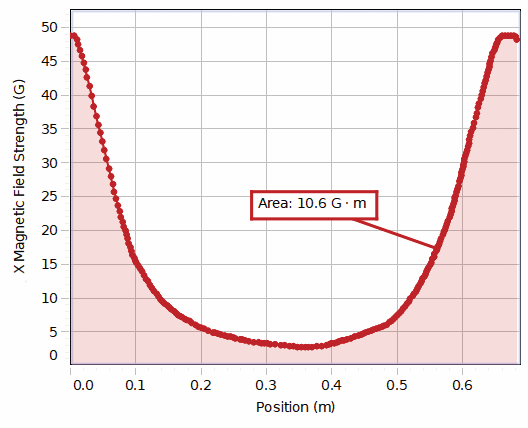

Settet består av trådløs magnetfelt- og rotasjonssensor, beslag til disse og et umagnetisk bord. Inkludert er også en feltspole EM-6723. Beslaget sikrer at magnetfeltsensorens x-akse hele tiden er tangent til banekurven, noe som er avgjørende for det gode resultatet. Ved kun å måle x-komponenten av feltet, beregnes kurveintegralet av skalarproduktet enkelt ved å finne arealet under kurven for B tegnet som funksjon av lengden.

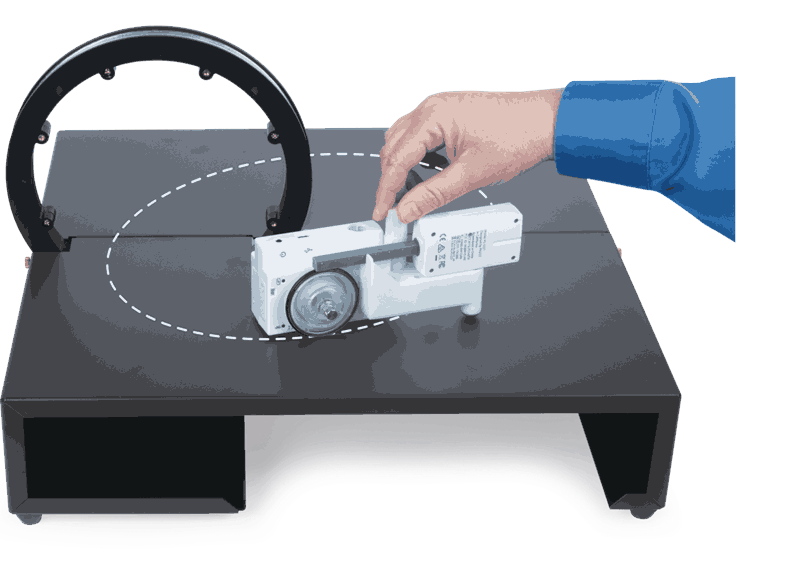

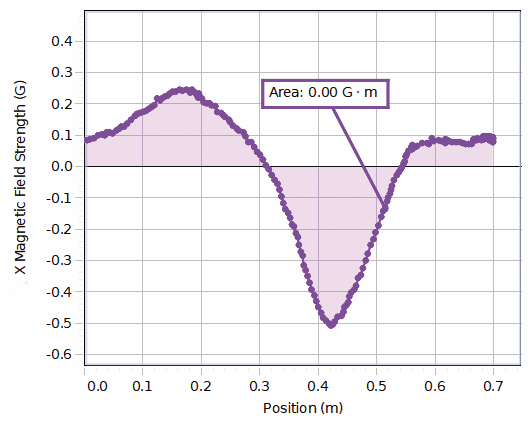

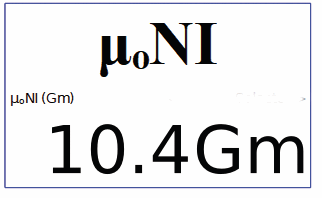

Forsøket gjennomføres ved at den samlede enheten bestående av magnetfelt og rotasjonssensor føres i en lukket kurve på bordet. Integralet har da verdien µ0·N·I hvor NI er den samlede strømstyrke som passerer arealet innenfor kurven. (N er vindingstallet på spolen og I er strømstyrken). Bruk gjerne utstyret til på vise at integralet er uavhengig av banen.
Inkludert er også et nullstillingskammer EM-8652 til nullstilling av magnetfeltsensoren.
Hva er inkludert:
-
1 x Umagnetisk bord og beslag for magnetfelt- og rotasjonssensor (EM-6720)
-
1 x Feltspole 500 viklinger (EM -6723A)
-
1 x Magnetfeltsensor, 3-akset, Trådløs (PS-3221)
-
1 x Rotasjonsensor,Trådløs (PS-3220)
-
1 x Nullstillingskammer for magnetfeltsensor (EM-8652)
